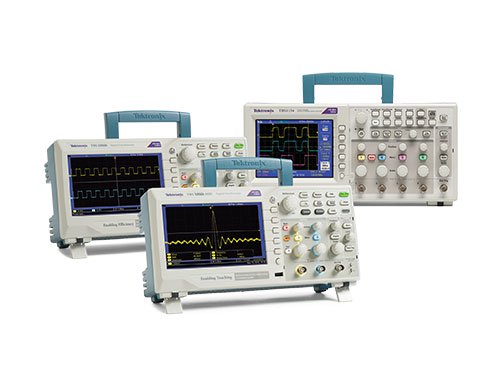

泰克 TBS1000B 系列數字存儲示波器在緊湊的設計中提供了經濟的性能。 由于多種標配功能，包括USB連接、34 種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，泰克 TBS1000B 系列示波器可以幫助您在更少的時間內完成更多的工作。

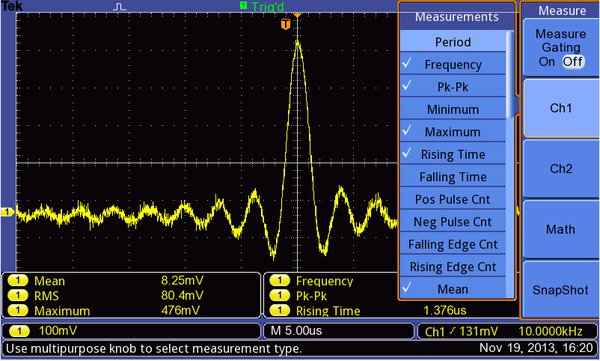

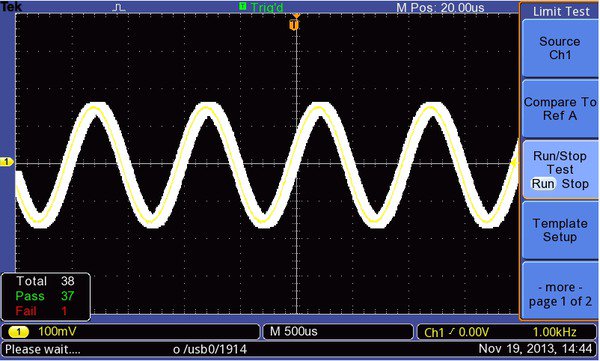

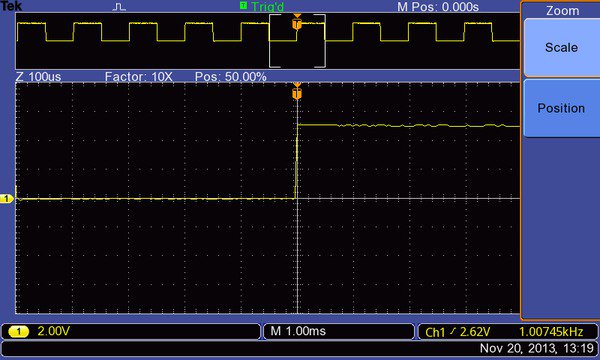

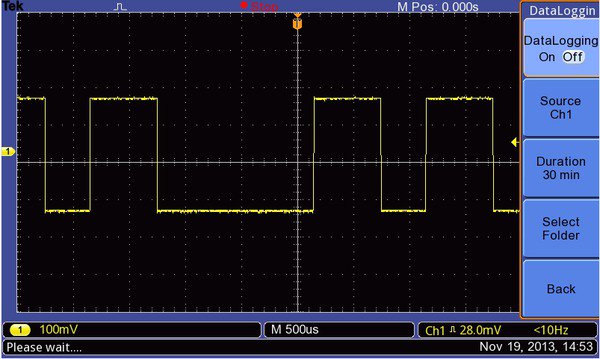

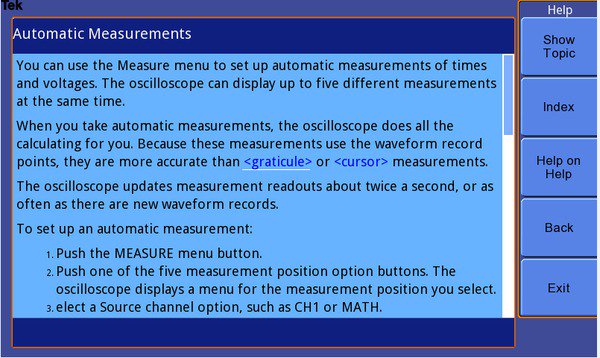

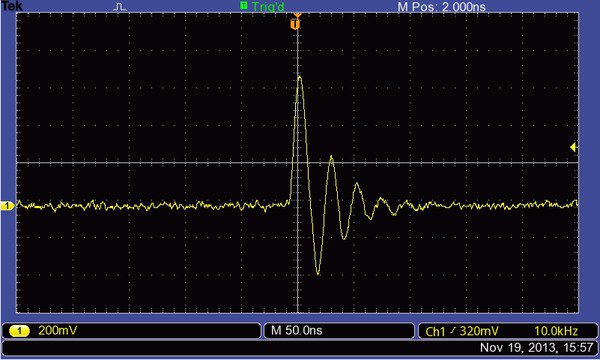

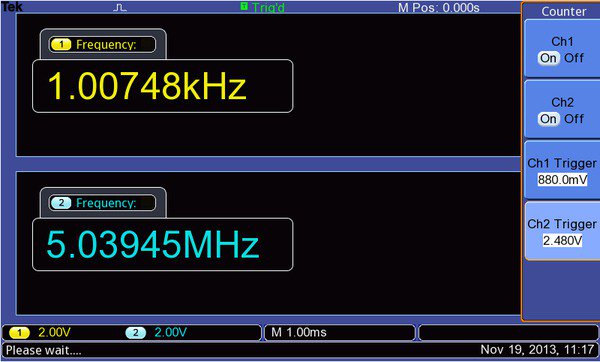

泰克 TBS1000B 型號經濟實惠，可提供出色的信號可視性、測量精度和分析功能。特點 ● 7 英寸寬視角 WVGA 顯示 ● 34 種自動測量 ● FFT 分析、波形數學計算、光標、雙頻率計數器等 ● 極限測試和數據記錄主要性能指標 ● 200MHz、150 MHz、100 MHz、70 MHz、50 MHz 和 30 MHz1帶寬型號 ● 2 通道型號 ● 所有通道上高達 2 GS/s 的采樣率 ● 所有通道上 2.5k 點記錄長度 ● 高級觸發，包括脈沖和行選視頻觸發 ● 130 MHz 型號只在北美和歐洲提供。主要特點 ● 7 英寸 WVGA (800X480) 有源 TFT 彩色顯示器 ● 34 種自動測量 ● 雙窗口 FFT，同時監測時域和頻域 ● 內置波形極限測試和 TrendPlot測試 ● 雙通道頻率計數器 ● 縮放功能 ● 自動擴展數據記錄功能 ● 自動設置和自動量程功能 ● 內置上下文相關幫助 ● 多種語言的用戶界面 ● 體積小、重量輕 – 深僅 4.9 英寸 (124 mm)，重僅 4.4磅 (2 kg)連接能力 ● 前面板上 USB 2.0 主控端口，快速方便地存儲數據 ● 后面板上 USB 2.0 設備端口，方便地連接 PC查看信號細節 為正確分析信號，必需確保能夠足夠詳細地看到信號。 TBS1000B 標配 7 英寸高清 TFT 顯示器，可以清楚地查看所有信號及關鍵屏幕信息。 屢獲大獎的泰克 MDO/DPO 系列儀器開創的用戶界面，則進一步增強了這一儀器。 用戶界面使用方便，可以快速進入所有示波器功能，包括高清"Pan & Zoom"(卷動和縮放)功能，其分辨率可達正常分辨率的10倍，可以查看更多的信號細節。縮放功能可以以正常視圖 10 倍的分辨率顯示信號細節。數字精度，精確測量由于高達 200 MHz 的帶寬、2 GS/s 的最大采樣率和 3% 的垂直測量精度，TBS1000B 可以查看信號細節。 由于泰克專有的采樣率，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10 倍過采樣率。 在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。泰克專有數字實時采樣技術，查看其它示波器可能漏掉的所有細節。為調試器件提供關鍵工具TBS1000B 示波器標配各種高級觸發功能，用來調試當今復雜電路。 靈活的選項采用上升沿或下降沿、脈寬和視頻觸發設置，用戶可以迅速隔離關心的信號。脈沖觸發功能可以簡便地捕獲關鍵事件。一旦捕獲信號，TBS1000B 提供了高級數學運算和測量功能，可以簡便地評估信號質量。 用戶可以加、減、乘多個波形，或使用 34 種自動測量中的任何一種測量，迅速可靠地計算重要的信號特點，如頻率、上升時間或過沖。標配 34 種自動測量功能，迅速分析信號。專用前面板按鈕可以迅速進入 FFT 功能，能夠同時顯示頻域波形和時域波形，為查看信號與 FFT 結果之間的關系提供了一種方便的方式。專用前面板按鈕，迅速執行 FFT。為準確地進行頻率測量，TBS1000B 還標配內置雙通道頻率計數器。 獨立控制每個計數器的觸發電平，為同時監測兩個不同的信號頻率提供了一種簡便的方式。雙通道 – 所有 TBS1000 示波器都標配 6 位頻率計數器。全面的監測和分析工具間歇性問題可能很難評估，因為它們不會經常重復，因此很難捕獲。 TrendPlot? 功能在長時間周期內繪制測量值，幫助找到這些問題。 選擇在任意一條通道或兩條通道上要捕獲的測量，然后設置示波器，連續監測這些測量，在顯示畫面上繪制數據，同時把信息保存到 U 盤中。 視不同的示波器設置，您將能夠捕獲幾分鐘、幾小時、甚至幾天的數據，限制： U 盤的容量。為找到間歇性問題，TrendPlot? 功能可以在長時間周期內監測測量。通常來說，只需要通過/失敗數據，就能確定信號是不是好。 TBS1000B 極限測試功能可以方便地完成這一操作。 示波器可以設置成自動監測源信號，評估采集的波形是否落在預先定義的邊界內，輸出通過或失敗結果。 TBS1000B 極限測試功能允許用戶根據一個或兩個獨立的參考波形創建模板，在為復雜信號創建模板時，提供了更大的靈活性。 如果檢測到故障，可以觸發一系列特定動作，包括停止采集波形、暫停極限測試功能、保存失敗的波形截圖、或上述動作的任意組合。極限測試功能在觸發的任何信號與用戶自定義模板之間提供通過/失敗快速對比。靈活傳送數據前面板上的 USB 主控端口可以把儀器設置、截圖和波形數據保存到 U 盤上。 這個端口還支持內置數據記錄功能，您可以設置示波器，把最長 24 小時的用戶指定觸發波形保存到 USB 設備。 您還可以選擇“Infinite”選項，連續監測波形。 在無窮大模式下，您可以把觸發的波形保存到外部 USB 存儲設備上，沒有時間長度限制，直到存儲設備裝滿。 然后，示波器將引導您插入另一個 USB 存儲設備，繼續保存波形。數據記錄功能可以自動保存觸發的波形。專業設計，讓您的工作更輕松TBS1000B 系列示波器擁有您預期泰克提供的簡便易用性和熟悉的操作。直觀操作直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。在您需要的時間和地方提供幫助內置幫助菜單為您提供與示波器的特性和功能有關的重要信息。 提供的幫助語言與用戶界面相同。
