寬帶大電流羅氏線圈系列--CWT系列,是目前世界上較先進的寬帶,大電流的探頭。專用于測試測量領域,研發等。
其原理為基于羅氏線圈傳感器技術,具有測量頻段寬、體積輕薄、靈活等功能。CWT系列主要應用于測量復雜電流波形,譬如半導體開關、功率電子轉換設備等工作工程產品的電流。
CWT寬帶大電流羅氏線圈分為: CWT標準系列,CWT LF 低頻系列,CWT mini & mini HF系列,以及CWT Ultra mini系列。
其中CWT標準系列,與CWT LF 低頻系列測量帶寬從0.1Hz ~16MHz,電流范圍從100mA~2000KA;
CWT mini & mini HF系列,以及 Ultra mini系列線圈截面積小,線徑最低至1.7mm,測量帶寬最高到30MHz,專用于半導體期間,芯片管腳等狹小空間的電流測試。

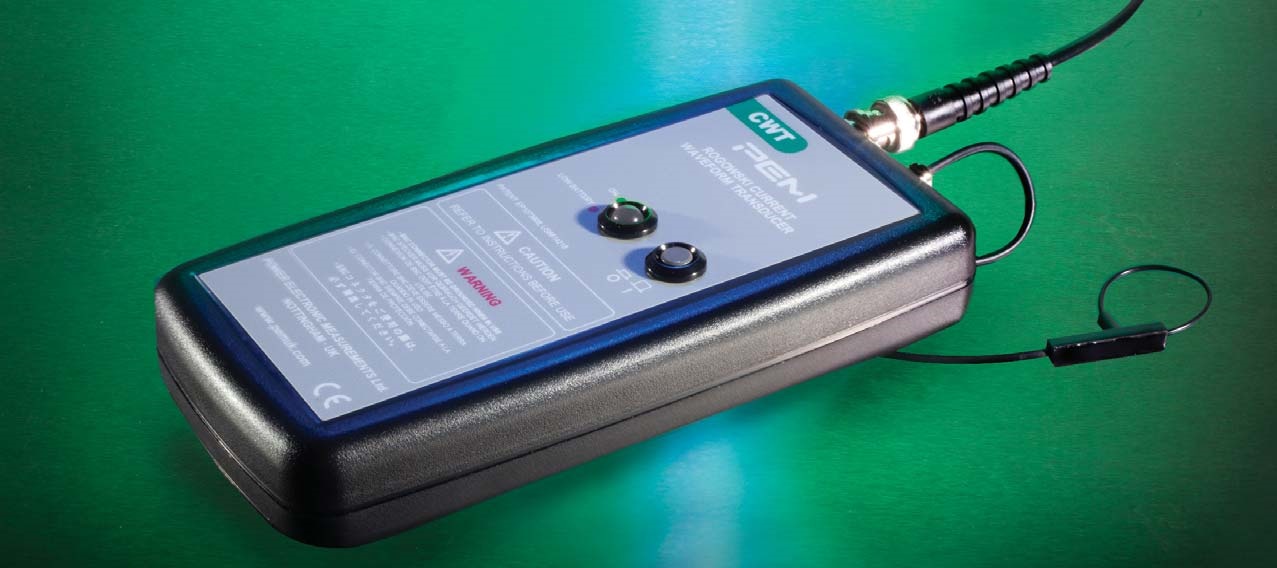

- CWT Ultra mini 系列
- CWT/CWT HF
- CWT mini & mini HF系列
- CWT Ultra mini 系列
| 型號 | 靈敏度 (mV/A) | 峰值電流 (kA) | di/dt (kA/μs) | 噪聲 (mV p-p) | 跌落 (%/ms) | 低頻帶寬 (3dB) Hz | 高頻帶寬 (3dB) MHz |
|---|
| CWT 高靈敏度系列 ··· 最小可測電流量程:300mA | 300mm線圈 | 700mm線圈 |
| CWT015 | 200.0
| 0.03 | 0.2 | 6.5 | 130 | 150 | 6 | 4 |
| CWT03 | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 10 | 6.5 |
| CWT06 | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 16 | 10 |
| CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 16 | 10 |
| CWT1N | 20.0 | 0.3 | 2.0 | 2.0 | 20 | 25 | 10 | 5 |
| CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 16 | 10 |
| CWT標準系列··· 最小可測電流量程:15A |
| CWT3N | 10.0 | 0.6 | 4.0 | 14.0 | 0.9 | 1.0 | 10 | 5 |
| CWT6 | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 16 | 10 |
| CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT30 | 1.0 | 6.0 | 40.0 | 5.0 | 0.5 | 0.6 | 16 | 10 |
| CWT60 | 0.5 | 12.0 | 40.0 | 3.5 | 0.35 | 0.4 | 16 | 10 |
CWT150
| 0.2 | 30.0 | 40.0 | 23.0 | 0.7 | 0.2 | 16 | 10 |
| CWT300 | 0.1 | 60.0 | 40.0 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWT600 | 0.05 | 120.0 | 40.0 | 3.0 | 0.06 | 0.05 | 16 | 10 |
| CWT1500 | 0.02 | 300.0 | 40.0 | 3.0 | 0.03 | 0.03 | 16 | 10
|
